Vigas
Quando dispomos de um elemento estrutural projetado para suportar diversas cargas em sua extensão, este elemento recebe o nome de viga. Estas vigas são normalmente sujeitas a cargas dispostas verticalmente, o que resultará em esforços de cisalhamento e flexão. Quando cargas não verticais são aplicadas a estrutura, surgirão forças axiais, o que tornará mais complexa a análise estrutural.
Vigas normalmente são barras retas e prismáticas, o que ocasiona maior resistência ao cisalhamento e flexão.
Quando se efetua o dimensionamento de uma viga, seja ela de qualquer material como aço, madeira, concreto, duas fases são definidas distintamente. A primeira fase é o cálculo dos esforços da estrutura, ou seja, o cálculo de momentos fletores e forças cortantes, ao qual a viga esta submetida aos vários tipos de carregamento. A segunda fase é o dimensionamento da peça propriamente dito, onde é verificada qual as dimensões necessárias da peça estrutural, que irá resistir aos esforços solicitados.
Tipos de Carregamento

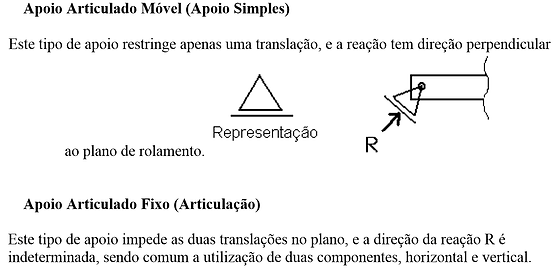

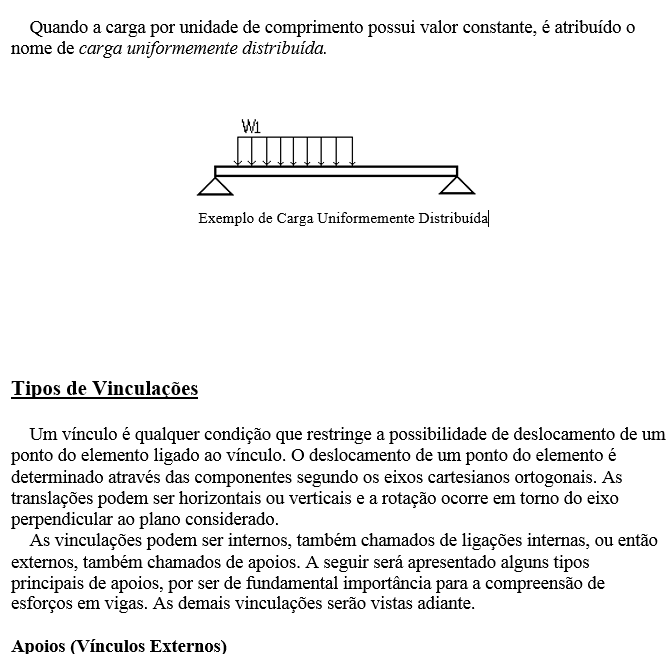

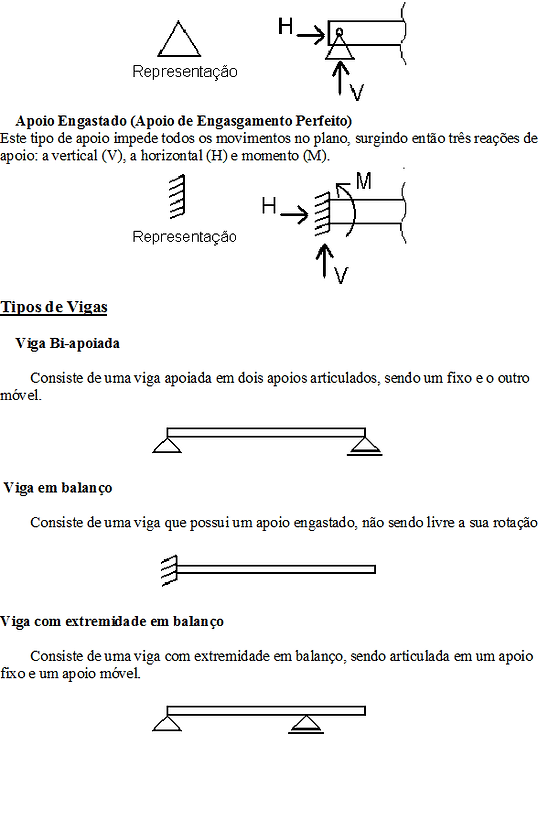

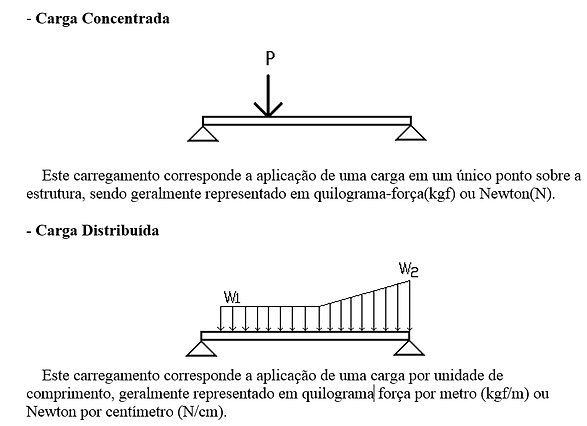

Uma viga pode estar submetida a cargas concentradas, a cargas distribuídas ou combinação de ambas. Quando se trabalha com cargas distruibuídas, pode-se substituí-la por uma carga concentrada, e assim facilitar bastante os demais cálculos.

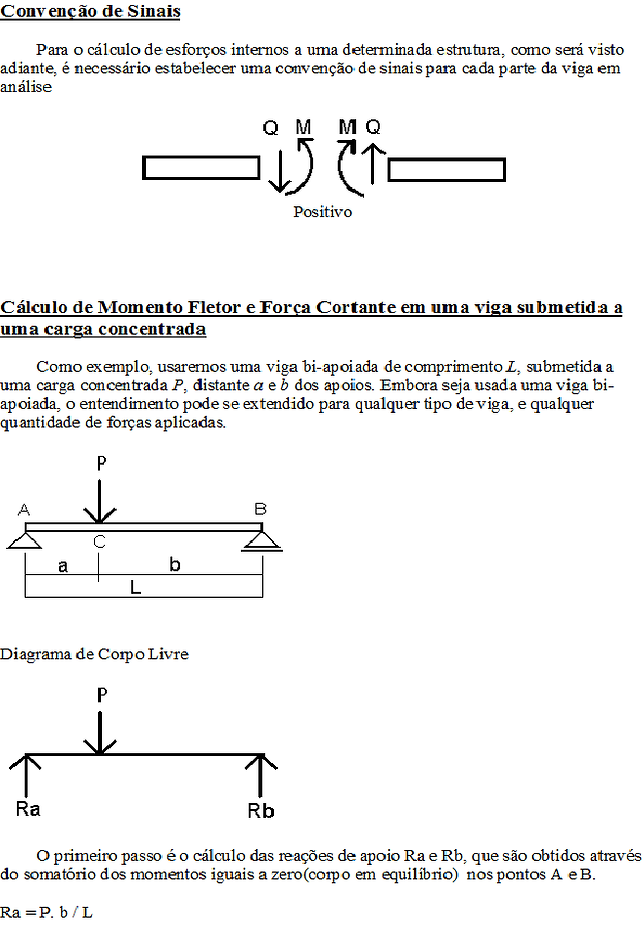

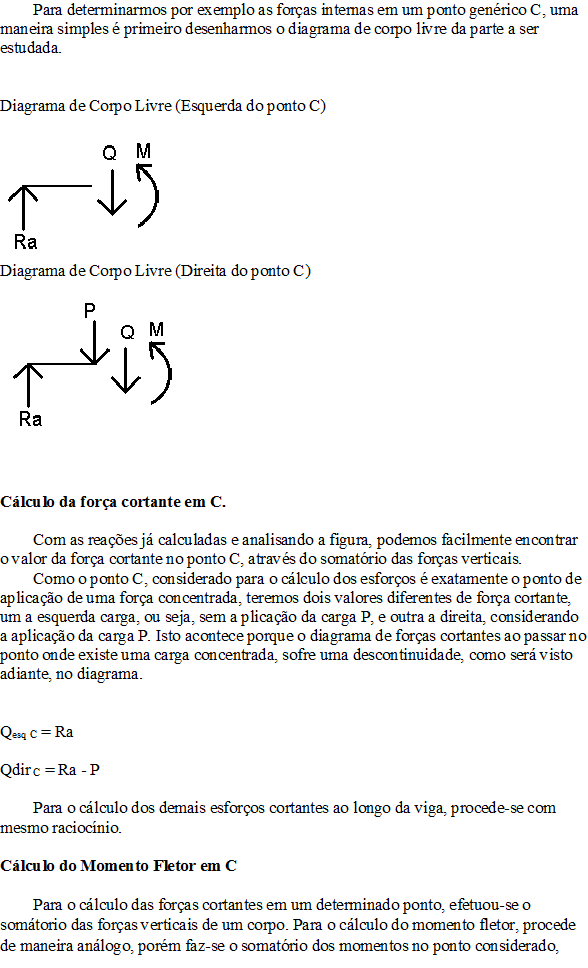

neste caso, o ponto C.
MC = Ra . a
Para o cálculo dos demais momentos ao longo da viga, procede-se com mesmo raciocínio.

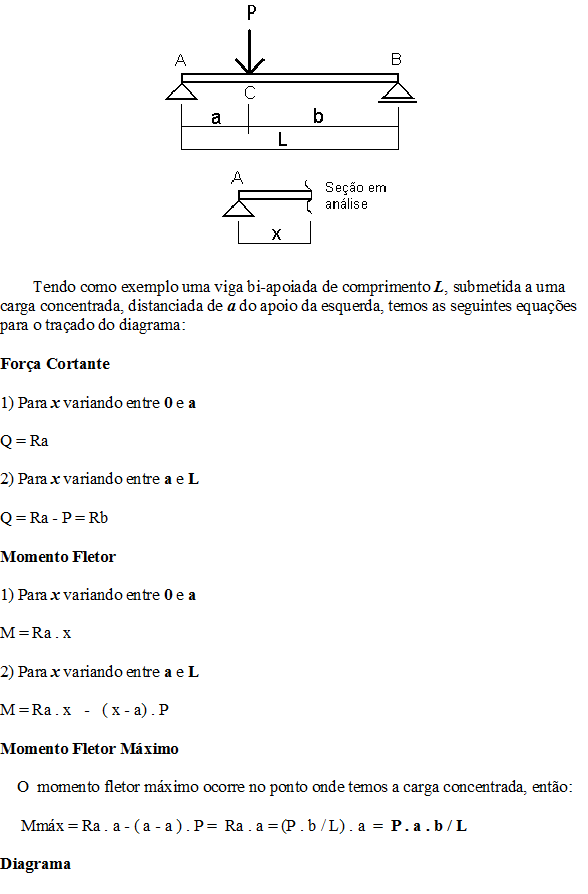

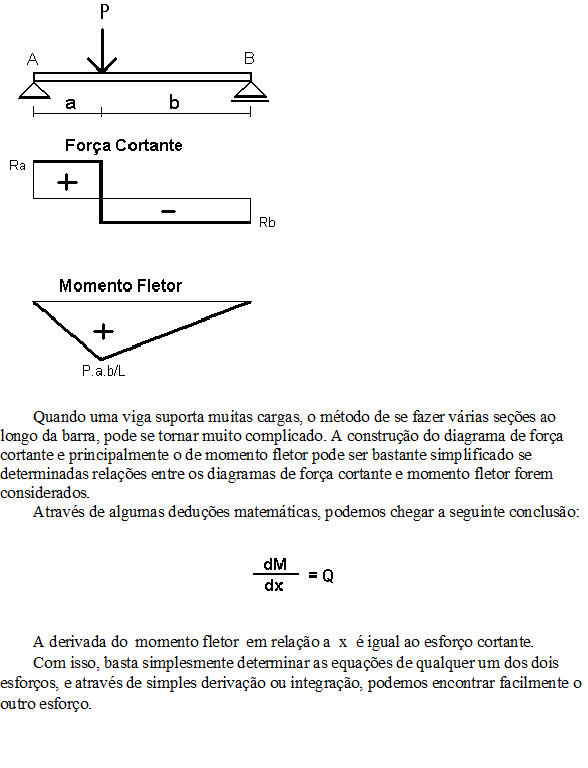

Diagrama de Momento Fletor e Força Cortante em uma viga submetida a uma carga concentrada
Se fosse calculados esforços de momento e força cortante em infinitas seções da viga em análise e após isso fosse traçado diagramas com esses valores, teríamos então representados os diagramas de momento fletor e força cortante da viga em análise. Na realidade não são efetuados infinitas seções, e sim algumas seções em locais apropriados, que permitam representam em sua totalidade os diagramas.
Para o traçado do diagrama, é usual, adotar-se para o diagrama de forças cortantes, positivo para cima e negativo para baixo, e o diagrama de momentos, positivo para baixo e negativo para cima, de maneira a salientar a tendência de flexão da viga.
